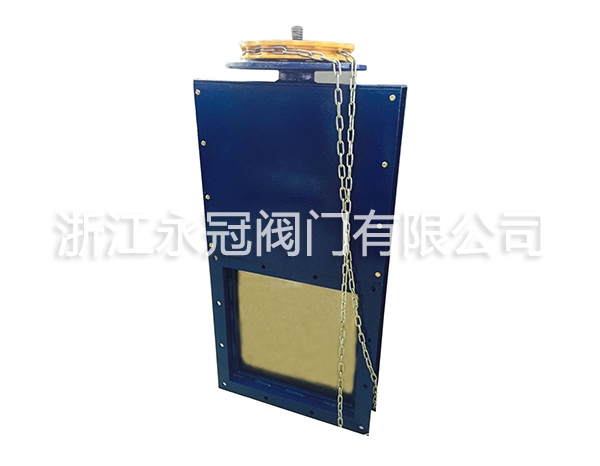

手动链轮螺旋闸门

发布日期：[2016-06-22] 点击率：

查看更多【螺旋闸门】产品

手动链轮螺旋闸门其形状又分为两种有方形和圆形，根据不同的现场环境和需要采取不同执行装置：可定为手动螺旋闸门，电动螺旋闸门，气动螺旋闸门，手电两用螺旋闸门。手动链轮螺旋闸门是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。

手动链轮螺旋闸门的结构与原理：

该结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节，安装不受角度限制，操作方便，能随时调整尺度。

主要由框架、闸板、丝杆、螺母等零件构成，用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动，达到闸门的启闭目的

手动螺旋闸门主要零件材料及连接尺寸

类别	A×A	B×B	C×C	H	L	n-d	重量
单向	200×200	256×256	296×296	820	100	8-Φ12	62
	250×250	306×306	346×346	930	100	8-Φ14	70.5
	300×300	356×356	396×396	1050	100	8-Φ14	81
	400×400	456×456	496×496	140	100	12-Φ14	114
	450×450	510×510	556×556	1450	120	12-Φ18	130
	500×500	560×560	606×606	1610	120	16-Φ18	147
双向	600×600	660×660	706×706	1830	120	16-Φ18	169
	700×700	770×770	820×820	2130	140	20-Φ18	236
	800×800	870×870	920×920	2440	140	20-Φ18	303
	900×900	974×974	1030×1030	2660	160	27-Φ23	424
	1000×1000	10741074	1130×1130	2870	160	24-Φ23	636
说明	LMD-单向	I-手轮	距地面小于1.7米用手轮，大于1.7米用链轮链条节数M=0.105X-113（X是丝杆中心离地面度度）
说明			距地面小于1.7米用手轮，大于1.7米用链轮链条节数M=0.105X-113（X是丝杆中心离地面度度）
