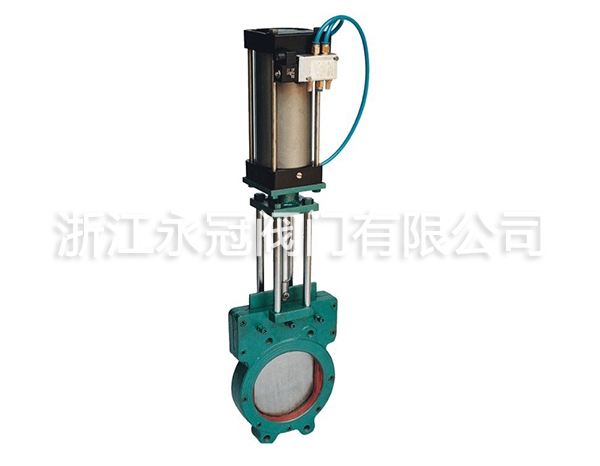

气动浆液阀Z673X
查看更多【浆液阀】产品

浆液阀广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。

Z673X气动浆液阀产品特点

1、结构紧凑,设计合理,阀门钢性好,通道流畅,流阻系数小

2、密封面采用不锈钢和硬质合金,使用寿命长

3、采用柔和石墨填料,密封可靠,操作轻便灵活

4、驱动方式为气动

Z673X气动浆液阀引用标准

设计制造:JB/T 8691-98

结构长度:GB/T 15188.2-94

法兰连接尺寸:GB/T 9113-2000

阀门检查和试验:GB/T 13927-92

Z673X气动浆料阀在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先Jin特点。不断提高产品的科技含量,从一些技术细节着手,完善了阀门的综合性能。该产品通过配用电磁阀等附件可以完成开、关两位置的动作的自动控制。用户可根据实际需要进行选择。

Z673系列气动浆液阀品种齐全。主体采用铸铁、铸铜、不锈钢等。通径从DN50~DN10000。产品广泛应用于化工、煤炭、制糖、污水、造纸等领域,是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。

本阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、手轮等件组成,阀门启闭靠旋转手轮动作来完成,顺时旋转时,阀门关闭;反之为开阀。

结构特点:

1、 采用对夹式结构,体积小,重量轻。

2、 完全敞开的通道,可以防止介质在阀内沉积。

3、 新研制的U型封圈,可以保证阀门的良好密封性。

4、 闸板的外密封,则是通过嵌在阀体内具有弹性的密封条来实现,并可借助于螺钉,压板进行调整。

5、 流阻小。

6、 安装维修方便。

技术参数

公称压力
PN(MPa)

试验压力(MPa)

适用介质

工作温度计
(℃)

壳 体

密 封




0.6

0.9

0.66

煤浆、粮浆、纸浆、泥
浆、活水砂浆、矿渣、碱液

≤100℃

1.0

1.5

1.1





Z673X气动浆料阀主要外型及连接尺寸


公称压力
mm

L

D

D1

D2

B×B

n-M

1.0MPa







50

43

160

125

100

115

4-M16

65

46

180

145

120

115

4-M16

80

46

195

160

135

150

4-M16

100

52

215

180

155

150

4-M16

125

56

245

210

185

190

4-M16

150

56

280

240

210

190

4-M20

200

60

335

295

265

230

4-M20

250

70

390

350

318

280

8-M20

300

80

440

400

368

350

8-M20

350

90

500

460

430

350

10-M20

400

120

565

515

482

350

10-M24

450

120

615

565

532

350

14-M24

500

130

670

620

585

350

14-M24

600

140

780

725

685

430

14-M27
