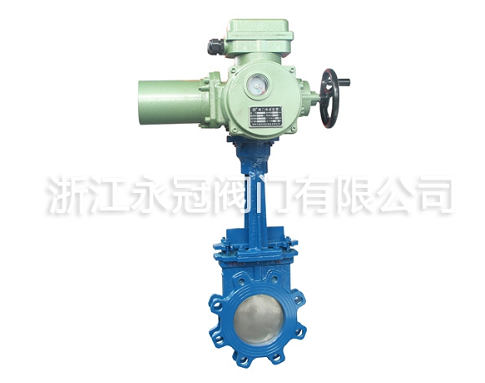

电动刀闸阀的产品说明及外形尺寸

电动刀闸阀的超短结构长度可以节省材料并显着减少管道系统的整体重量。它占用的有Xiao空间很小，有Xiao地支撑了管道的强度，减少了管道振动的可能性。浇口由奥氏体不锈钢制成，大大提高了耐腐蚀性，并有Xiao防止了因浇口腐蚀而引起的密封泄漏。配备多旋转电动装置，可以线性地上下移动阀板，可以远程操作阀的打开和关闭。电动刀闸阀阀体由铸钢和不锈钢制成。直径范围：DN50~DN1000。电动刀闸阀的工作温度：≤425℃，公称压力：1.0-1.6MPa。

电动刀闸阀用于化学工业，煤炭，糖，污水和造纸等领域。这尤其适用于造纸行业中的管道调节和节流。

电驱动，晶片连接，上升杆平行刚性单闸板，Z973F阀座密封面材料是氟树脂，Z973H阀座密封面材料是不锈钢，电刀闸阀公称压力PN6?16、阀体材料闸阀由碳钢制成。配备多旋转电动装置，可以线性地上下移动阀板，可以远程操作阀的打开和关闭。

电动刀闸阀的直径范围：DN50~DN500，工作温度≤100°C，广泛用于排水，供热，电厂，化工，食品，造纸，制药，煤炭和采矿等项目。

电动刀闸阀有两种形式，暗杆和亮杆，取决于不同的口径（暗杆DN50-900mm，亮杆DN50-900mm），而的圆形直流通道设计会导致塞子和堵塞。我不会。刀板的下端加工成刀片状，对纤维，纸浆和木浆等柔软材料具有出色的切割和打开/关闭功能。刀片顶部装有一个刚性的PTFE刮板，以防止灰尘，碎石和其他磨料进入填料函。这样可以大大延长刀片的使用寿命。

电动刀闸阀阀板由不锈钢制成，并经过精细研磨以达到密封效果。

1、该驱动器设计紧凑，体积小，重量轻，成本低，易于安装，的耐磨性和防污保护，易于维护，使用方便，使用寿命长，可自由选择。

2、阀体和填料角都是精密铸件。阀体采用法兰式整体铸造。根据用户需要，材料为304、316、316L，WCB，2Crl3、密封环由PTFE增强的聚四氟乙烯制成。，耐腐蚀，耐磨，不粘弹头。

3、阀板具有5个支撑点，以使阀板具有良好的自定心功能。关闭阀门并施加背压时，阀门板不会脱落。

4、电动刀闸阀可配备手轮，手动拉链，正齿轮传动装置，锥齿轮传动装置，气动装置和电力。

5、电动刀闸阀的内部可以是V形，三角形或五边形的通道。V形浇口可用作调节控件。

6、电动刀闸阀的连接泡沫包括圆片型，法兰凸耳型，金属对金属硬密封，金属对金属聚氨酯和增强的聚四氟乙烯软密封。

7、电动刀闸阀的适用介质：金矿粉，尾矿，纸浆，木浆，纤维，粉尘，化学处理后的污水，沉淀池，矿石，矿渣，煤泥，沥青，料仓出口，水果，谷物，水泥浆，肉类加工厂等产生的废水。

8、电动刀闸阀的工作温度：软密封（PTFE）：-40°CZhi180°C；碳钢：-29°CZhi425°C；不锈钢：-40°CZhi600°C；铬钼钒钢：≤550℃；工作压力：0.6-1.6MPa。

电动刀闸阀主要外形及连接尺寸（mm）

MPa	DN	L	D	D1	D2	H	N-M	D0
1.0	50	43	160	125	100	330	4-M16	180
	65	46	180	145	120	360	4-M16	180
	80	46	195	160	135	390	4-M16	220
	100	52	215	180	155	440	8-M16	220
	125	56	245	210	185	510	8-M16	230
	150	56	280	240	210	600	8-M20	280
	200	60	335	295	265	700	8-M20	360
	250	68	390	350	320	840	12-M20	360
	300	78	440	400	368	960	12-M20	400
	350	78	500	460	428	1110	16-M20	400
	400	102	565	515	482	1250	16-M22	400
	450	114	615	565	532	1380	20-M22	530
	500	127	670	620	585	1530	20-M22	530
	600	154	780	725	685	1800	20-M27	600
	700	165	895	840	800	2150	24-M27	600
	800	190	1010	950	898	2420	24-M30	680
	900	203	1110	1050	1005	2680	28-M30	680
	1000	216	1220	1160	1115	3100	28-M30	700
	1200	254	1450	1380	1325	3450	32-M36	800
1.6	50	43	160	125	99	330	4-M16	180
	65	46	185	145	120	360	4-M16	180
	80	46	200	160	135	390	8-M16	220
	100	52	220	180	155	440	8-M16	220
	125	56	250	210	185	510	8-M16	230
	150	56	285	240	210	600	8-M20	280
	200	60	340	295	265	700	12-M20	360
	250	68	405	355	310	840	12-M22	360
	300	78	460	410	375	960	12-M22	400
	350	78	520	470	435	1110	16-M22	400
	400	102	580	525	485	1250	16-M27	400
	450	114	640	585	545	1380	20-M27	530
	500	127	715	650	609	1530	20-M30	530
	600	154	840	770	720	1800	20-M36	600
	700	165	910	840	788	2150	24-M36	600
	800	190	1025	950	898	2420	24-M36	680
	900	203	1125	1050	998	2680	28-M36	680
	1000	216	1255	1170	1110	3100	28-M42	700
	1200	254	1485	1390	1325	3450
