气动陶瓷双闸板阀产品概述与工作原理

发布日期：[2020-04-13] 点击率：

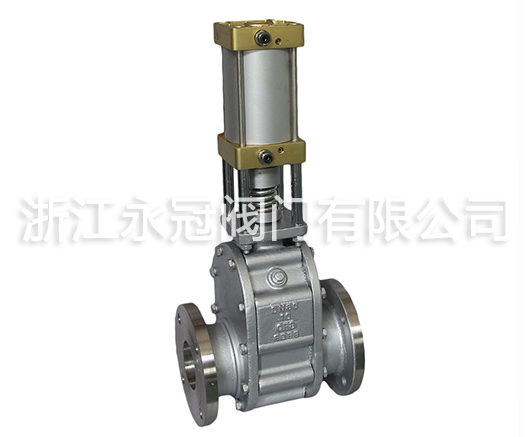

气动陶瓷双闸板阀产品概述：

该气动陶瓷双闸板阀采用结构陶瓷做密封副，耐冲刷,耐磨性好。撑开式双闸板密封结构，启闭过程中闸板自旋，有抛光自洁功能，阀门关闭时双向密封，启闭灵活。根据不同工况可设置吹扫口、自动吹扫系统，适用于干灰、渣浆、物料等介质的输送，积灰少，无卡涩，维护简单，使用寿命长。

本阀主要运用于火力发电企业的粉煤灰气力输送系统中，做仓泵出料阀、平衡阀、排气阀、排堵阀，也可用作管路切换阀和灰库卸灰阀。本阀具有密封性能好、耐磨性强、启动负荷小、卡灰及积灰现象少、使用寿命长的特点。

气动气动陶瓷双闸板阀型号编制方法说明：

气动双闸板（陶瓷）出料阀 Z644H-10C、Z674H-10C、Z644TC-10C、Z674TC-10C

阀门类型代号：“Z”表示往复滑动闸阀

传动形式代号：“6”表示气动

连接形式代号：“4”表示法兰式连接、“7”表示对夹式连接（我厂对夹式阀门自身也配有法兰，和法兰式连接一样）

传动形式代号：“4”表示平行式双闸板

密封面材料代号：“H”表示硬质合金密封、 “TC”表示陶瓷密封

阀门公称压力：其数值是以“MPa”为单位的公称压力值的10或16倍

阀体材料代号：“C”表示碳钢


气动陶瓷双闸板阀工作原理：

当气源从上进气口通入时，阀杆带动阀板向下运动，阀门关闭。当气源从下进气口通入时话，阀杆带动阀板向上运动，阀门开启。阀板与阀座之间加载弹簧，弹簧弹力始终使阀板压向阀座保证阀门的密封性，又容许阀板在垂直上下方向移动，这有助于补偿阀门零件的热胀冷缩，并能克服任何背压变化对密封的影响与防止颗粒介质进入两密封面之间。在启闭过程中，阀板能产生自转，使得密封面之间产生研磨、抛光作用，而且由于阀体对通道偏心，在开启排卸物料时，会产生涡流，形成的物料旋涡会自行清扫阀门内腔。所有的这些特点，使得这种阀门具有使用寿命，为您的系统安全运行提供了保证。

气动陶瓷双闸板阀技术参数：

公称通径：DN40-350（也可根据客户需要定制）

公称压力1.01.6MPa

气动执行器工作压力：0.40.6MPa

适用温度200（另有耐高温型可耐400高温）

适用介质：粉煤灰、干粉尘、气体、水等

适用范围：火力发电厂干灰系统、仓泵出料输送。

化工、冶金、造纸、制药等行业中散状物料输送系统。

各类有磨损的介质在管道上作启闭之用。
